pdf怎么转换cad文件(cad线段合并方法)

朋友们,大家好,美好的一天从阅读开始,今天主要讲pdf怎么转换cad文件(cad线段合并方法),屏幕前的你也是个和我一样爱阅读的朋友吧,希望你看完这个文章能有所收获。

经常使用CAD看图的朋友,也会碰到pdf图纸,由于pdf格式的图纸编辑的不方便性,所以我们很多时候都会想到把pdf图纸转换成dwg格式,方便我们查看和编辑,在cad没有出现高版本的时候,这也是一个问题。随着cad高版本自身附带转换pdf的功能的出现,这个问题也迎刃而解,当然除了这个方法之外小编也整理了几个低版本转换方法,也都是平时小编比较常用的。

下面一一介绍,首先高版本的转换

文件菜单找到输入

PDF转换CAD的几种方法

PDF转换CAD的几种方法

选择我们要转换的文件,点击打开

PDF转换CAD的几种方法

参数设置

PDF转换CAD的几种方法

指定插入点

PDF转换CAD的几种方法

转换完成

PDF转换CAD的几种方法

另一种方法是插入参考底图

插入菜单选择pdf参考底图

PDF转换CAD的几种方法

选择文件

PDF转换CAD的几种方法

点击打开

PDF转换CAD的几种方法

PDF转换CAD的几种方法

指定插入点

PDF转换CAD的几种方法

完成

PDF转换CAD的几种方法

下面是用小工具转换

点击请选择一个要转换的pdf文件右侧…

PDF转换CAD的几种方法

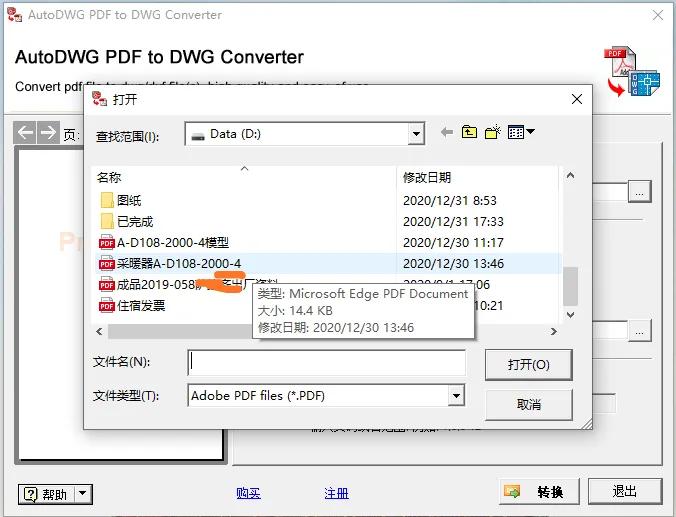

选择文件

PDF转换CAD的几种方法

点击转换

PDF转换CAD的几种方法

转换中

PDF转换CAD的几种方法

是否预览

PDF转换CAD的几种方法

预览中

PDF转换CAD的几种方法

转换成功,并输出文件

PDF转换CAD的几种方法

再找到保存位置,打开相应dwg文件即可

除了以上几种方法还可以利用Adobe illustrator把pdf格式转换成dwg矢量图纸,在此不再列举。

以上就是色彩生活网为各位整理的文章所有内容,希望对刚学习朋友有一定的帮助,如果你看完了还没有懂,或许对于新手来说也是正常的,实在不行给我评论我来给你解答疑惑。每天为朋友们收集一些好的内容,让你学习更多的知识!
